核心產品特性
自動雙液真空灌膠機通過以下核心模塊,確保出色的灌膠品質:
真空系統(“無氣泡”核心):這是它與普通灌膠機的根本區別。通過在灌膠前對膠水和產品所處環境進行抽真空處理(真空度可達約-0.1MPa),徹底消除氣泡,防止氣孔和空隙。
精密計量系統(“高精度”保證):采用高精度齒輪泵、螺桿泵或活塞泵進行計量。系統適用混合比例范圍寬(如1:1 至 100:1),能精確控制膠水配比(精度可達±1%)和吐出量(如吐出量介于0.3g 至 280g)。
運動控制系統(“靈活性”來源):通過CPU和觸摸屏控制,實現三軸聯動,自動完成點、線、圓、弧及立體空間的涂膠路徑規劃。部分高端機型還配備CCD視覺定位系統,以實現更高的定位精度。
供膠與混合系統:供料系統支持多種膠水并提供多種功能選配,如攪拌、加熱、真空脫泡、液位報警等。混合方式通常包括靜態和動態兩種:靜態混合適用于低、中粘度膠水,結構簡單;動態混合則適合高粘度或混合比例懸殊的膠水,混合更均勻。部分機型還具備自動清洗功能。
輔助系統:包含用于保證膠水流動性的加熱系統,以及實現自動化物料補充的自動補料系統等。

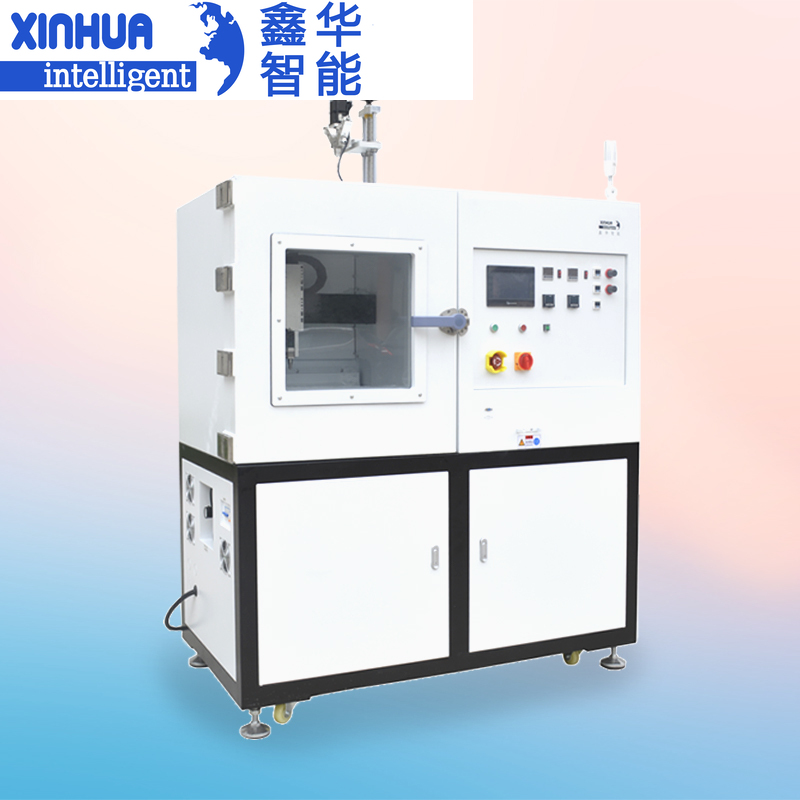

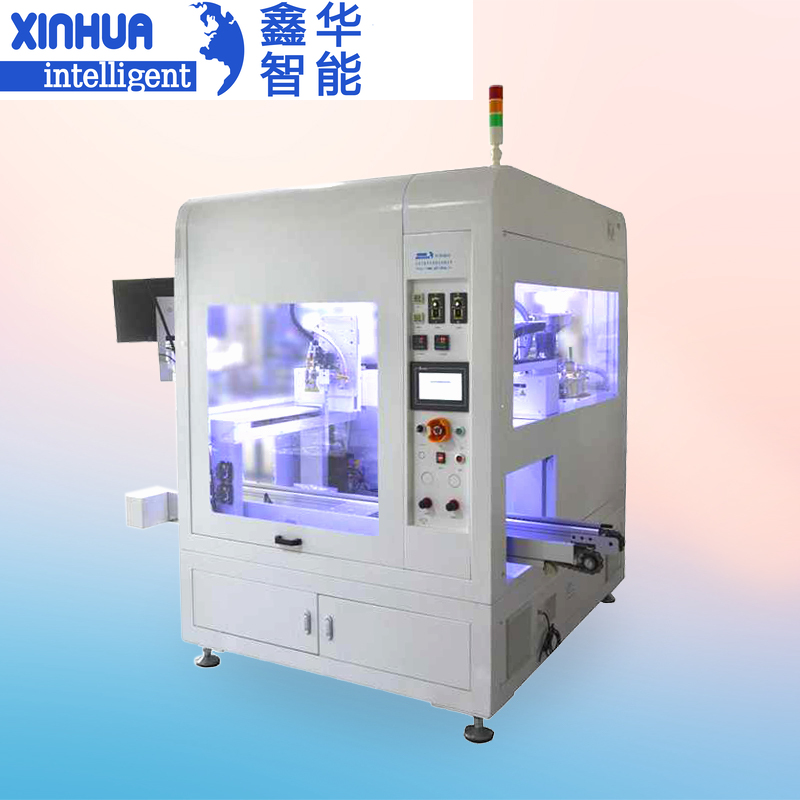

將產品放置于真空箱內,雙液按一定的配比混合好后來進行灌膠。目的是大大改善灌膠質量,減少灌膠時氣泡的產生,自動化程度高,縮短工序,提高生產效率。
將產品放置于真空箱內,雙液按一定的配比混合好后來進行灌膠。目的是大大改善灌膠質量,減少灌膠時氣泡的產生,自動化程度高,縮短工序,提高生產效率。
|
型號 Models |
XY-SR3301自動真空雙液灌膠機 XY-SR3301 automatic vacuum double liquid glue filling machine |
|
有效運動行程 Working area |
X:300*Y:300*Z:100mm |
|
最大負載 Maximum load |
X/Y:20kg;Z:8KG |
|
移動速度 Moving speed |
X/Y:≤500mm/s;Z:≤300mm/s |
|
操作模式Operation mode |
單動、連動、自動 Single action, linkage, automatic |
|
驅動方式Driving mode |
伺服電機+滾珠絲桿/步進電機+直線導軌 Servo motor + ball screw / stepping motor + linear guide rail |
|
配比精度 Proportioning accuracy |
±1%~3% |
|
吐出精度 Ejection accuracy |
±3% |
|
運動精度Motion accuracy |
±0.01mm~0.03mm |
|
混合比例Mixing ratio |
1:1~100:1(可定制) |
|
負壓值 Negative pressure value |
-0.096MPa |
|
壓力桶 Pressure barrel |
不銹鋼真空儲料桶2個,清洗桶1個(容積可根據客戶要求定制)
2 stainless steel vacuum storage barrels and 1 cleaning barrel (the volume can be customized according to
customer requirements) |
|
混合方式Mixed mode |
動態/靜態混合Dynamic / static mixing |
|
操作系統Operating system |
PLC+觸摸屏 PLC + touch screen |
|
輸入電源Input power |
AC220V 50-60Hz |
|
工作環境濕度Operating humidity |
20-90% no condensation |
|
外型尺寸Overall dimension |
約W1000*L800*H750mm (尺寸僅供參考,具體以實物為準) |
|
重量 Weight |
約500kg around500kg |
主要行業應用
自動雙液真空灌膠機已廣泛應用于多個對產品可靠性有嚴格要求的行業:
消費電子:用于手機、智能手表等精密元件的封裝。比如在顯示模組封裝中,能徹底消除氣泡,實現高達IP68的防水等級。在手機主板封裝上,有數據表明可將電路板故障率降低40%。
汽車電子:實現對ECU(行車電腦)、傳感器等在嚴苛環境下的有效保護。例如,灌膠后的BMS(電池管理系統)模塊可在 -40℃至125℃ 下穩定工作。
對于空氣閥等關鍵部件,真空灌膠是實現零缺陷封裝的關鍵,能將灌膠節拍精準控制在20秒內,確保產品在全生命周期內穩定、無泄漏。
新能源:用于動力電池模組、光伏接線盒等部件的灌封,提升其絕緣、散熱和安全性能。
航空航天:用于衛星電子元件、飛行儀表等精密部件的封裝,以經受極端溫差和真空環境的考驗。例如,衛星通信模塊灌膠后能在 -55℃至125℃ 的劇烈溫差下循環100次而不開裂。
醫療器械:應用于心臟起搏器、各類傳感器等精密醫療儀器的封裝,確保其長期安全性與生物相容性。
其他領域:此外,它還廣泛應用于以下領域:
自動雙液真空灌膠機適用于雙液環氧樹脂、雙液聚氨酯、雙液硅橡膠等雙液流體材料,適用于灌封產品結構復雜,灌膠質量要求高的產品。
