根據常用教科書和金相實驗室實驗的需要，選取了常用的金相組織50幅，作為初學者入門的鑰匙。計Fe-Fe3C相圖平衡組織9幅，鋼的熱處理組織 14幅，合金鋼組織5幅，鋼的其它組織 5幅，各類鑄鐵組織 5幅，有色金屬合金組織8幅，補充類組織5幅。以便更進一步加深對金相組織的了解。

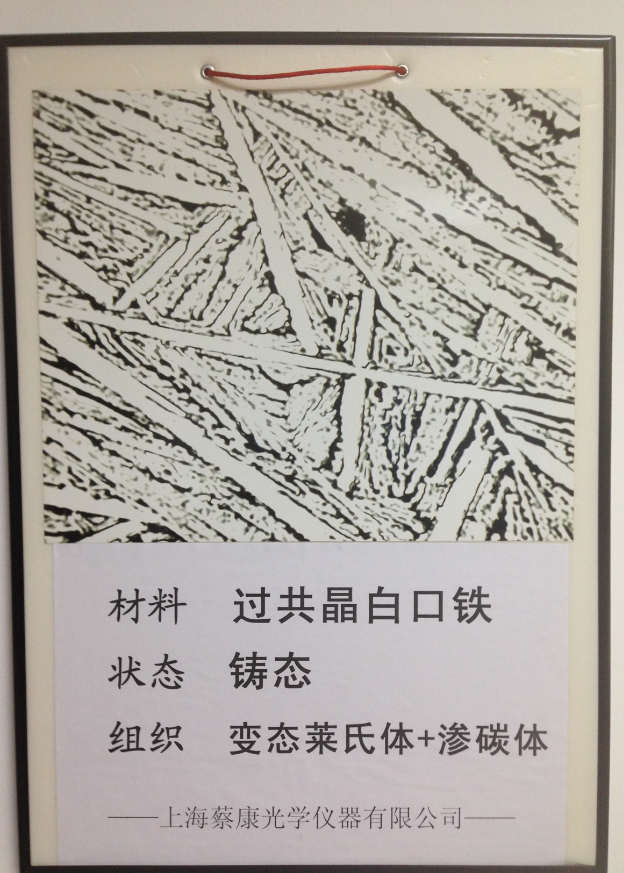

金相標準試樣掛圖，12寸照片，尺寸46*60cm
根據常用教科書和金相實驗室實驗的需要，選取了常用的金相組織50幅，作為初學者入門的鑰匙。計Fe-Fe3C相圖平衡組織9幅，鋼的熱處理組織 14幅，合金鋼組織5幅，鋼的其它組織 5幅，各類鑄鐵組織 5幅，有色金屬合金組織8幅，補充類組織5幅。以便更進一步加深對金相組織的了解。
觀察金相組織，說明其結構特征時，要清楚指出組織中的色澤與形態。它必須明確一些基本的前提條件，這就是：
1、材料的成份：不同種的金屬，組織是不同的，就是同種材料，其合金成分不同，組織也各異。所以檢驗組織，標明材料成份是首要條件。
2、工藝狀態：當合金成分一定后，其生產工藝狀態對合金的組織變化影響很大，不同的工藝狀態，獲得不同的組織形態。鑄造、鍛軋、熱處理都表現出不同的組織形態。同時熱處理，其加熱溫度、冷卻方法速度的不同，獲得的組織也不同。這里，列舉最常用的45鋼展現它9種不同的熱處理狀態，表現出了9種不同的組織形態和性能。因此，檢驗金相試樣，必須明確工藝狀態，保存金相照片也必須寫明材料狀態。
3、浸蝕劑：金相試樣的浸蝕，直接影響組織形態色澤。通常所用的化學浸法所呈現的組織是黑白襯度。浸蝕劑不同，色澤形態也截然不同。例如：T12鋼的平衡組織是網絡狀的Fe3CⅡ與P，用4%的硝酸酒精溶液浸蝕，Fe3CⅡ?yàn)榘咨舾挠每辔秹A性溶液浸蝕，Fe3CⅡ就變?yōu)楹谏恕Ｋ杂^察金相組織時，標明浸蝕劑，也是必須的依據。
4、放大倍數：在顯微鏡下觀察試樣，放大倍數對組織形態粗細亦有很大的影響。例如T8鋼的平衡組織P，在中倍放大下觀察，白色F與黑色Fe3C呈層片狀相間排列；若在低倍下觀察，由于受物鏡分辨率的限制，其層片狀模糊不清而成S了；若用高倍放大到1500×以上，滲碳體將變?yōu)榘咨褚睬逦梢娏恕？梢姡治鼋鹣嘟M織，放大倍數也是不可缺少的條件。
此外，分析金相圖譜，可用明視場或暗視場，或偏光或相襯。通常，金相組織的觀察、攝影都是在明視場獲得，金相照片一般都不標明。若用暗視場、偏光、相襯等攝影得到的照片，都必須特別注明。
|
下面分十種類型展示常用金相圖譜50種。 金相標樣：鐵-碳平衡組織 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金相標樣：鋼的熱處理組織 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金相標樣：合金鋼組織 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金相標樣：鋼的其它組織 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金相標樣：各類鑄鐵組織 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金相標樣：有色金屬合金組織 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
金相標樣：補充類組織 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
